recherche sur les émetteurs Bluetooth embarqués sur frelon

4 min read

Table of Contents

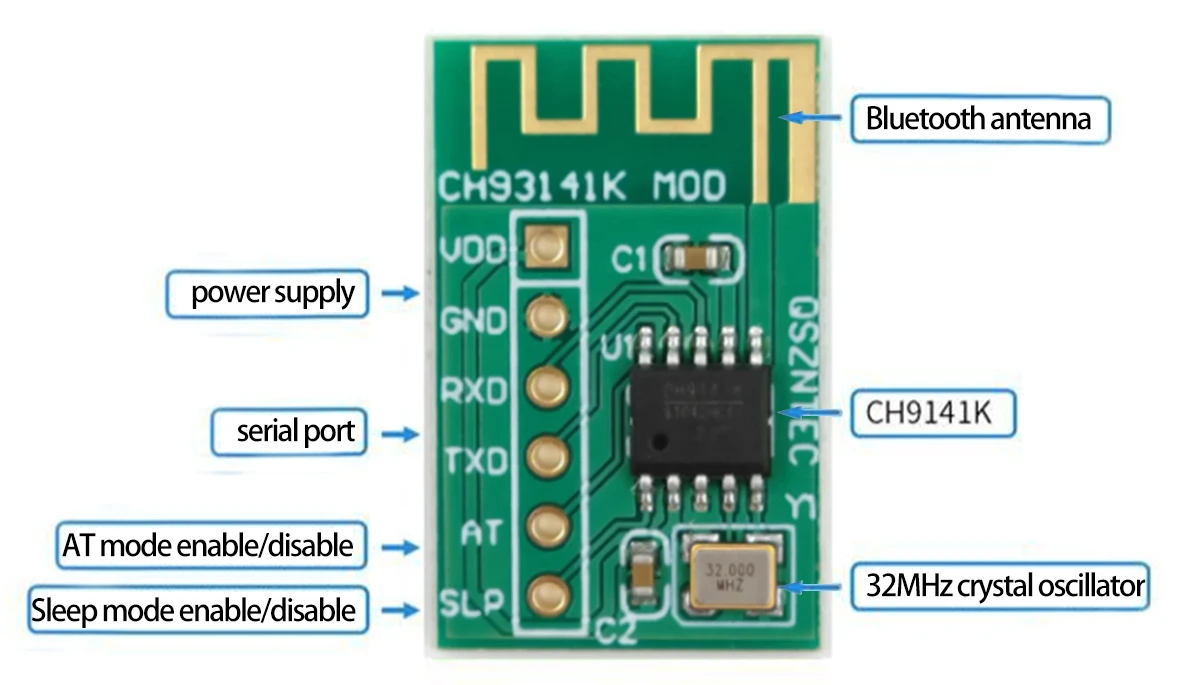

Carte d'évaluation technique de port série, transmission transparente, distance de 100m, CH9141K BT, CH9141 BLE UART

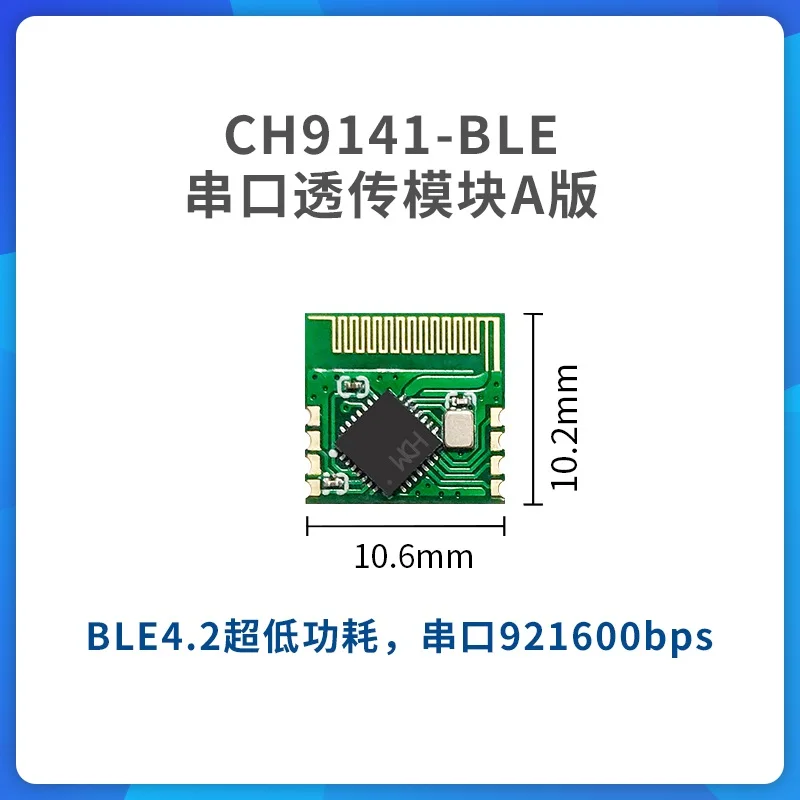

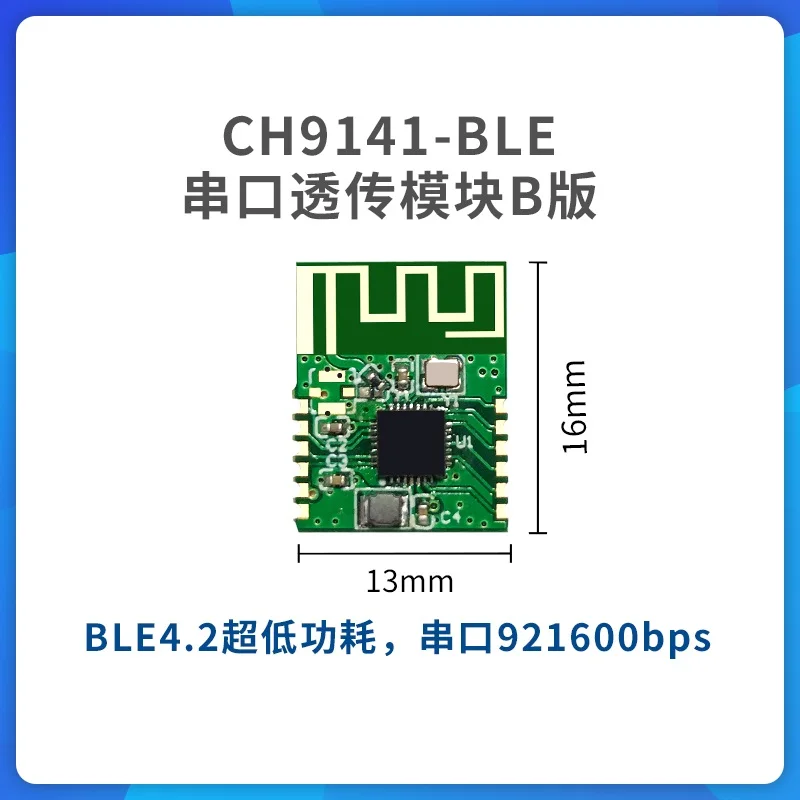

Module CH9141 Bluetooth très petite taille

Carte d’évaluation technique de port série, transmission transparente, distance de 100m, CH9141K BT, CH9141 BLE UART #

lien Aliexpress #

Présentation

Introduction du produit #

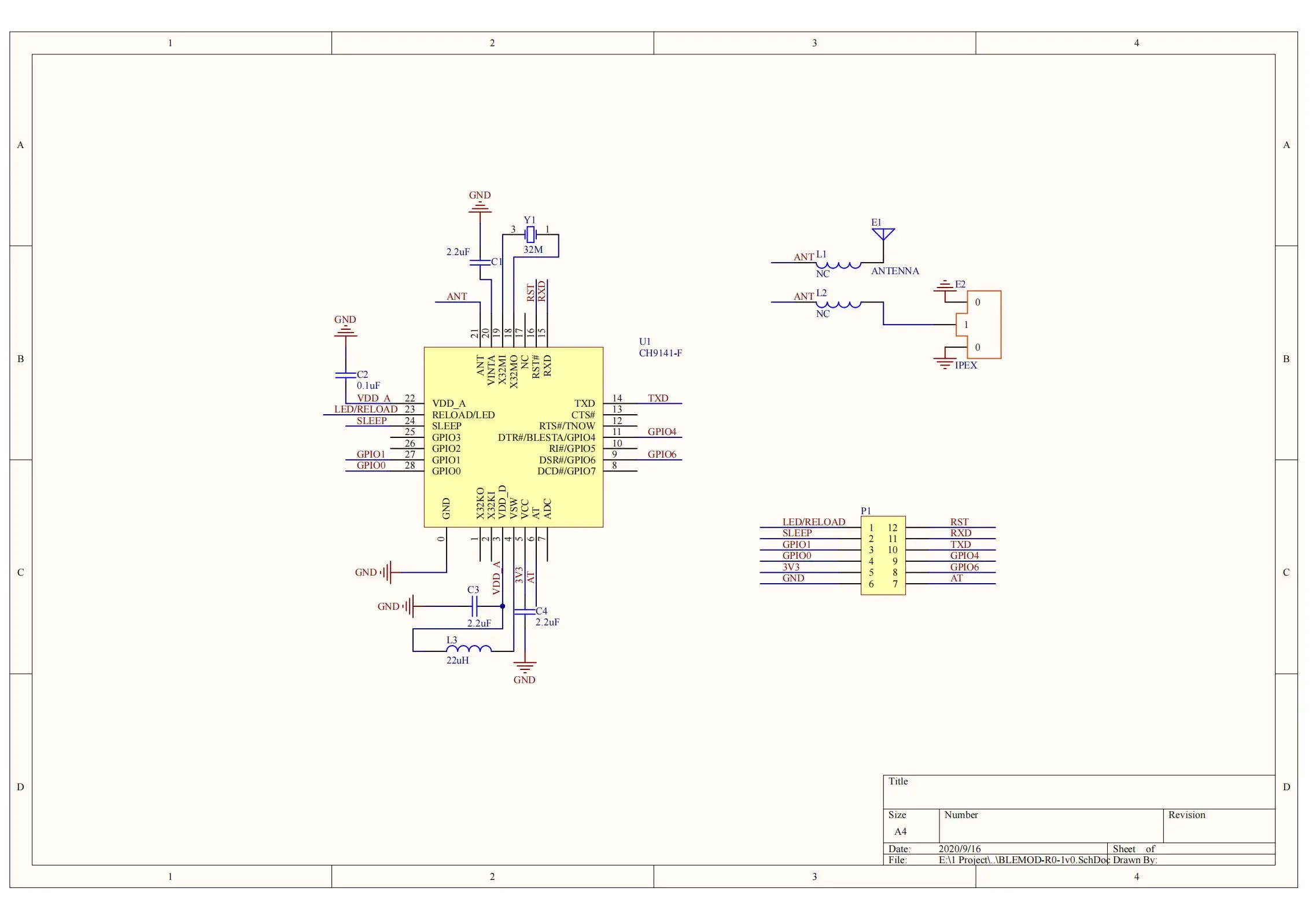

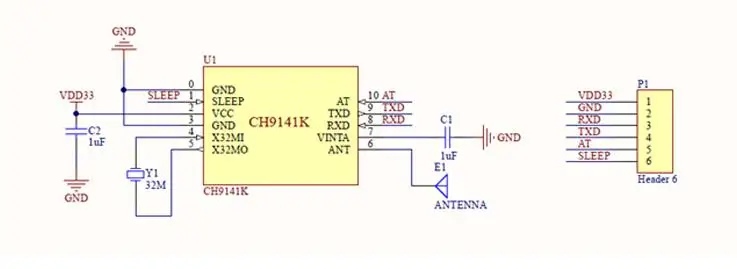

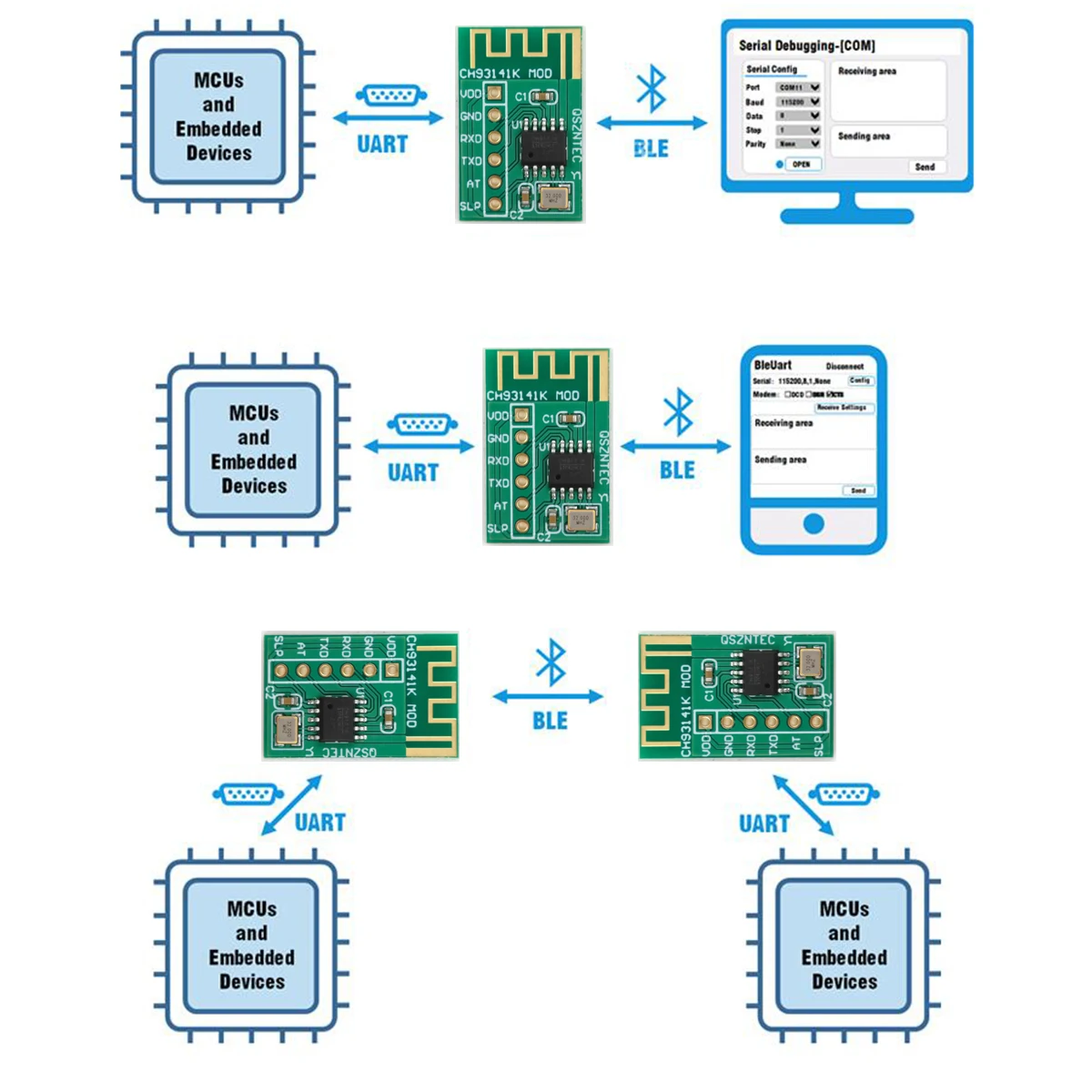

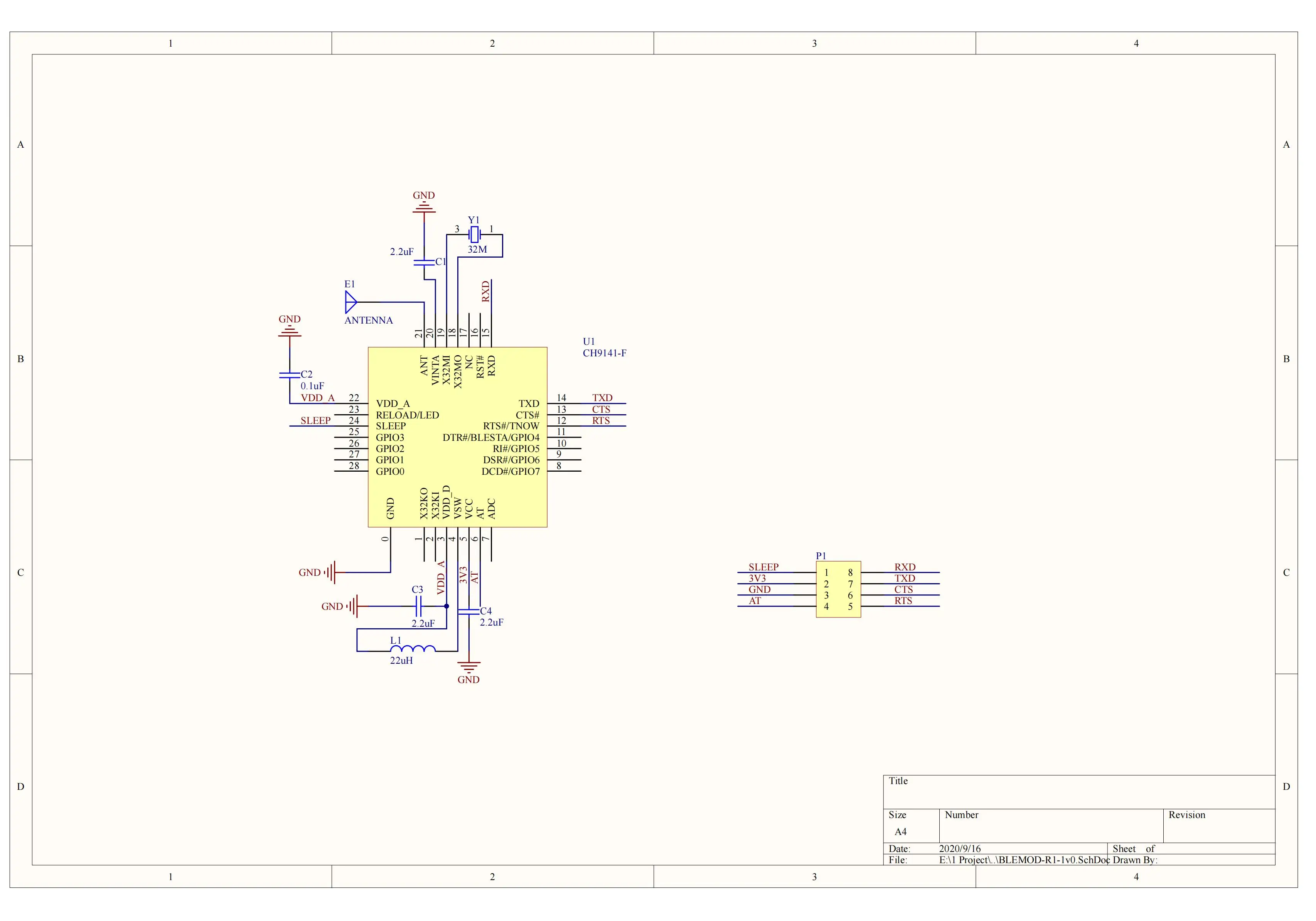

Le circuit système minimum de CH9141K est très simple, seulement un oscillateur à cristal et deux condensateurs sont nécessaires. Une fois la version d’évaluation mise sous tension (2.5-3.6V), la transmission de données entre le port série et Bluetooth peut être facilement réalisée.

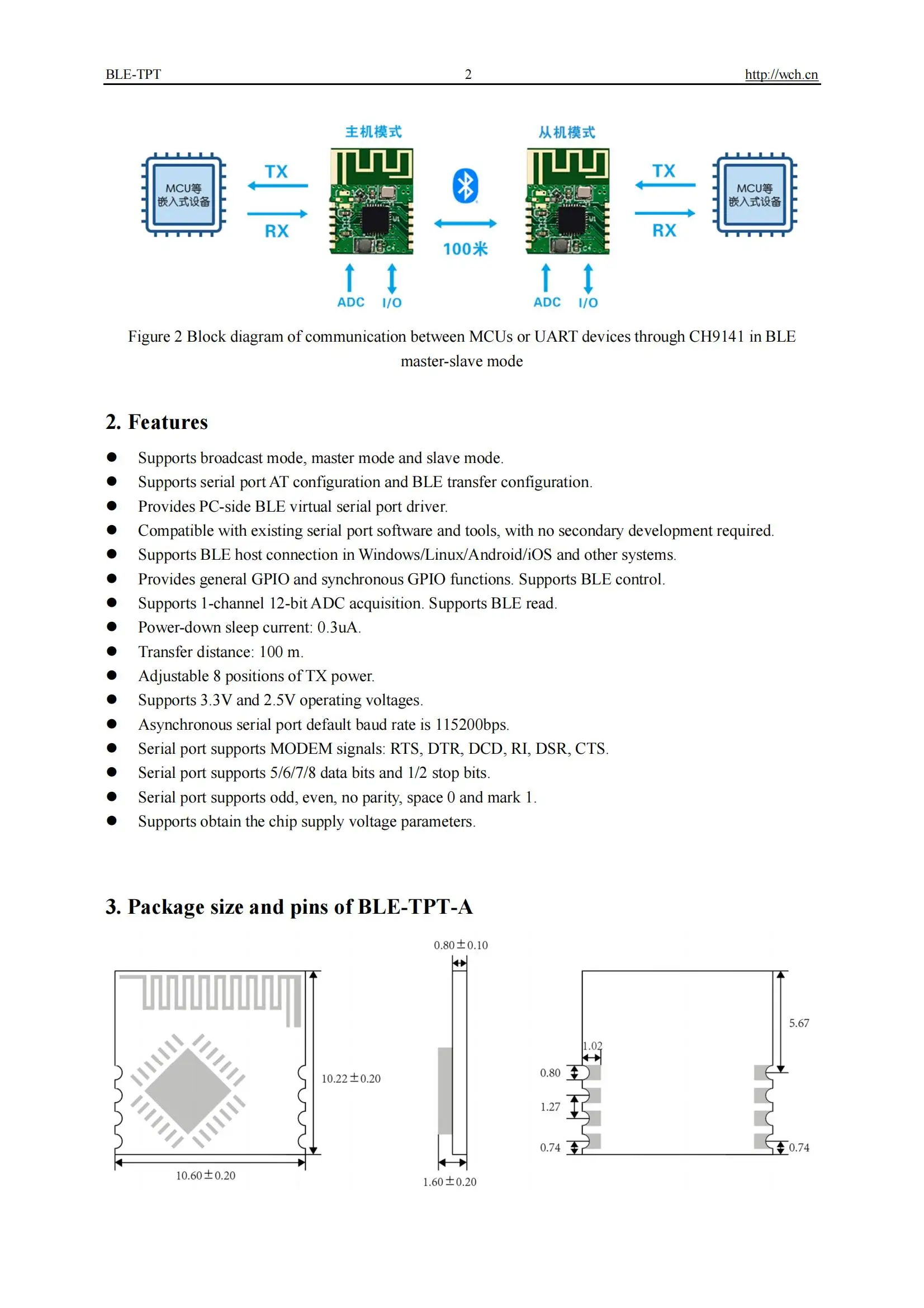

Spécification #

Mode de diffusion de soutien, mode maître et mode esclave
Prend en charge la configuration du port série AT et la configuration de la transmission Bluetooth
Fournir un pilote de port série virtuel Bluetooth sur l’ordinateur
Compatible avec les logiciels et outils de port série existants, sans développement secondaire
Prise en charge de la connexion hôte Bluetooth de Windows/Linux/Android/iOS et d’autres systèmes
Courant de sommeil de mise hors tension 0.3uA
Distance de transmission 100 mètres
La puissance de transmission est réglable à 8 vitesses
Prise en charge de la tension de fonctionnement 3.3V et 2.5V
Débit en bauds de communication maximum du port série asynchrone 1Mbps
Le port série prend en charge 5/6/7/8 bits de données et 1/2 bits d’arrêt
Le port série prend en charge impair, même, aucune vérification, 0 vierge, drapeau 1 et d’autres méthodes de vérification
Support pour obtenir les paramètres de tension d’alimentation de la puce
La source d’horloge 32K peut sélectionner un oscillateur à cristal externe

Voici les différences entre le WeAct CH9143 BLE/UART/Module / CH914x (dont CH9141) et des modules BLE UART plus classiques — pour bien comprendre ce que proposent ces puces et comment elles diffèrent des solutions comme JDY, HM-10 ou CC2541 :

🧠 Comparaison générale (explications ChatGPT) #

🟡 CH914x (ex CH9141 / CH9141K / CH9143 modules) #

→ Puce dédiée pont BLE ↔ UART, conçue pour convertir des trames série transparents vers BLE sans gérer soi-même la stack BLE.

✅ Fonctionnalité principale #

Permet la transmission bidirectionnelle entre BLE et UART : tout ce que tu envoies sur RX/TX est transmis en BLE et vice-versa.
Supporte différents modes BLE : broadcast, host/master, slave.
AT via UART pour configurer paramètres BLE (nom, modes, etc.). ПТ-Электроник

📌 Spécificités #

Intègre GPIO, ADC et autres fonctions en plus du BLE/UART, donc un peu plus “gros” qu’un simple module BLE minimal. ПТ-Электроник
Peut être livré en QFN28 (4 × 4 mm) ou ESSOP10 (6 × 5 mm) (CH9141K version plus facile à souder) selon packaging. ПТ-Электроник
Modules basés sur cette puce (comme CH9143) ajoutent souvent interface USB → BLE/UART pour debug ou usage direct sur PC.

📍 Quand l’utiliser ?

Tu veux un pont transparent BLE ↔ UART sans avoir à gérer BLE dans ton MCU.
Tu veux scanner, connecter et échanger des données via BLE (pas juste émettre des publicités).
Tu as besoin d’une solution prêt-à-l’emploi pour PC/Android/iOS via la pile BLE classique.

🟢 Modules BLE UART classiques (ex CC2541 AT‑09 BLE Bluetooth Modul, HM‑10 BLE 4.0 Module) #

→ Modules BLE très simples avec AT par UART, utilisés comme modem série sans gestion de la stack.

✅ Caractéristiques #

Fournissent UART ↔ BLE (souvent en “transparent UART”), parfois avec support d’AT.
Généralement BLE4.x / BLE5 selon module.
Souvent plus petits, moins de fonctionnalités annexes que CH914x.

📌 Limitations

Certains modules BLE classiques se comportent plutôt comme des blocs d’émission/connexion BLE simples (pas toujours support de modes maître complet).
Il faut parfois un peu plus d’effort pour gérer la connexion BLE (appairage, config, etc.).
Leur support AT peut être limité ou spécifique à chaque firmware.

📍 Quand les préférer ?

Tu veux simple UART ↔ BLE pour envoyer des trames ou recevoir des réponses.
Tu veux un module extrêmement petit / simple avec un jeu d’AT basique.
Pas besoin de support GPIO/ADC intégrés ou de modes complexes.

📊 Résumé des différences #

Fonction	CH914x (CH9141/CH9143…)	BLE UART classique (CC2541/HM-10…)
BLE ↔ UART transparent	Oui, avec modes & AT config	Oui, souvent simple “transparent”
Modes BLE multiples	Broadcast, Host, Slave	Souvent seulement Slave/transparent
GPIO / ADC / extras	Oui	Généralement non
Stack BLE intégrée	Oui	Oui mais parfois limitée
Facilité de connexion mobile	Bonne (support host/master)	Variable selon firmware
Complexité / taille	Plus complet / légèrement plus complexe	Simple et compact

🧩 Ce que ça implique pour toi #

👉 Si ton objectif est simple transmission d’identifiant ou de trames depuis un port série via BLE, les deux approches peuvent fonctionner.

CH914x est utile si tu veux une intégration BLE robuste avec modes multiples et support APP/PC plus facile.
Modules classiques BLE UART sont plus petits et simples si tu veux juste dire : “j’envoie des données sur UART, elles apparaissent côté BLE”.
