Présentation #

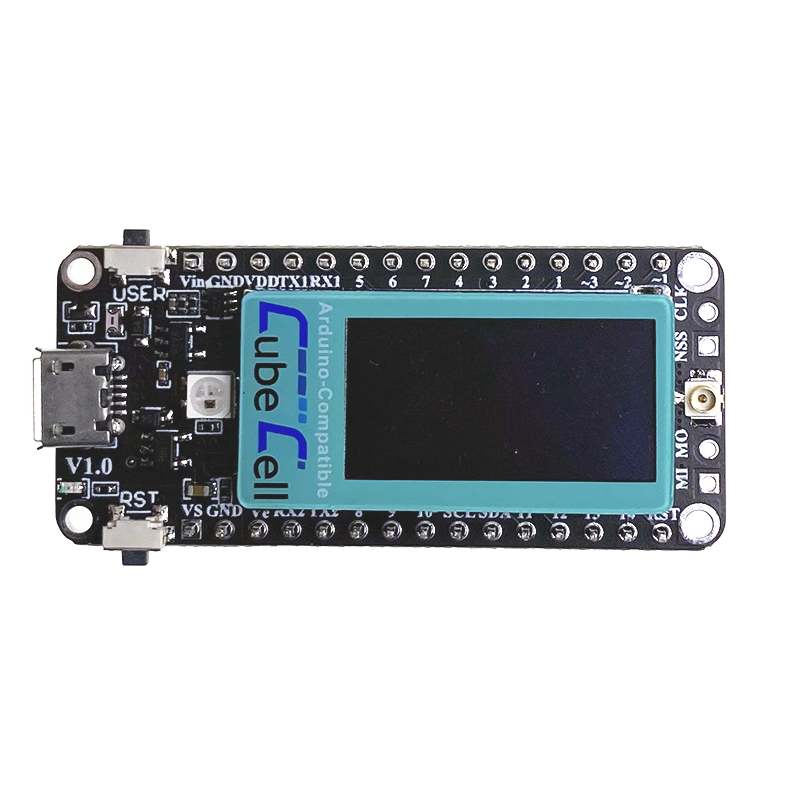

Le HTCC-AB02 est une carte de développement (“Dev-Board Plus”) de la série CubeCell de Heltec, conçue pour des nœuds IoT utilisant la technologie LoRa / LoRaWAN. Heltec Automation
Elle est Arduino-compatible, ce qui facilite le prototypage et l’intégration dans vos projets. Heltec Automation

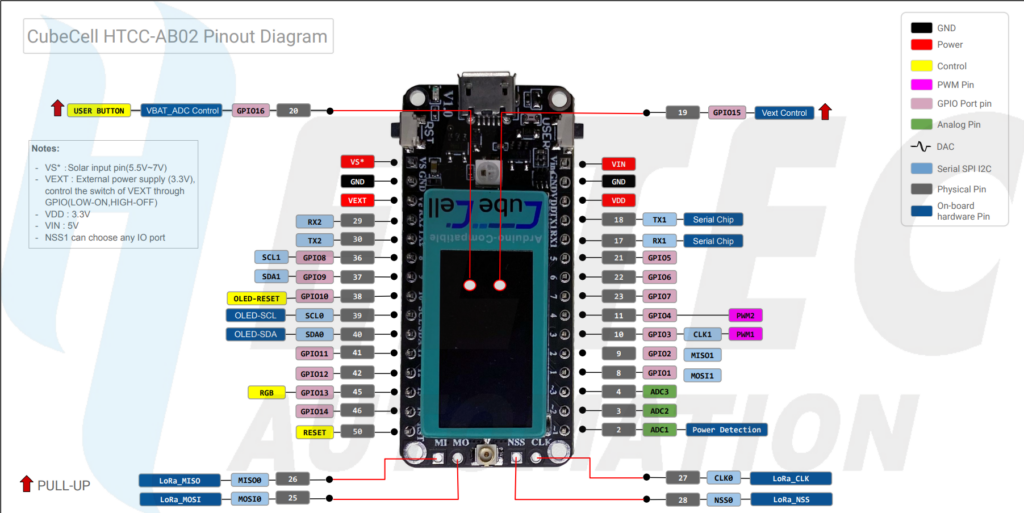

Implantation des GPIO #

Caractéristiques techniques principales #

Voici les spécifications importantes :

• Microcontrôleur : ASR6502 (ARM Cortex M0+ @ 48 MHz) Heltec Automation
• Module radio LoRa : SX1262. Heltec Automation
• Bandes de fréquence supportées : 470–510 MHz et/ou 863–923 MHz selon version. Heltec Automation
• Puissance d’émission : jusqu’à 22 ±1 dBm. Heltec Automation
• Sensibilité réception : jusqu’à –135 dBm. Heltec Automation
• Consommation sommeil profond : ~3,5 µA. Heltec Automation
• Interfaces matérielles : UART ×2, SPI ×1, I2C ×2, ADC 12 bits ×3, GPIO ~16. Heltec Automation
• Alimentation : batterie lithium 3,7 V, prise USB micro-USB pour programmation, gestion batterie/USB. Heltec Automation
• Dimensions : 51,9 × 25 × 8 mm. Heltec Automation
• Écran intégré : OLED 0,96″ 128×64 points affiché sur la carte. Heltec Automation
• Connecteur antenne IPEX, prise pour panneau solaire (VS pin 5.5-7 V) pour gestion solaire. Heltec Automation

Pourquoi ce module peut convenir à vos projets #

Étant donné nos précédents usages (modules LoRa, capteurs DHT22 / DS18B20 / HX711, transmission unidirectionnelle, autonome batterie ou véhicule) :

• La faible consommation (~3,5 µA en sommeil) en fait un bon candidat pour un nœud autonome.
• La compatibilité LoRa et fréquences 863–923 MHz sont compatibles Europe 868 MHz.
• L’écran OLED intégré offre une facilité de debug visuelle sur place (utile en véhicule ou prototype).
• Le support Arduino simplifie l’intégration de vos capteurs (DHT22, DS18B20, HX711) sans partir de rien.
• Le support solaire + batterie permet l’alimentation autonome si nécessaire.

Points à surveiller (contraintes) #

• Bien vérifier que la version commandée est adaptée à la bande 868 MHz (version 863-923 MHz) selon localisation.
• Malgré le support solaire, le dimensionnement panneau/batterie reste à ajuster si usage extérieur ou véhicule.
• La mémoire SRAM est modestement indiquée : 16 kB SRAM selon les specs. Heltec Automation Il faudra veiller à l’optimisation de la consommation mémoire si vos capteurs ou buffers sont lourds.
• Le format est compact, ce qui est avantageux, mais l’intégration mécanique (boîtier, antenne, câble) doit être pensée.
• L’écran OLED consomme un peu d’énergie lorsqu’allumé : prévoir gestion d’alimentation selon mode veille/actif pour maximiser autonomie.

Adaptation directe à votre scénario #

Pour votre cas (module LoRa unidirectionnel transmettant des données vers un écran ou passerelle) :

• Connecter vos capteurs : DHT22 (via GPIO/I2C), DS18B20 (via 1-wire sur GPIO), HX711 (via SPI ou GPIO selon module) sur ce HTCC-AB02.
• Programmer en Arduino-IDE la boucle : sommeil profond → réveil périodique → lecture capteurs → envoi LoRa → retour en sommeil.
• Utiliser l’antenne IPEX (fourni) ou une antenne déportée si véhicule ou boîte métallique.
• Si alimentation par batterie ou véhicule : brancher batterie lithium 3,7 V sur SH1.25×2, ou via panneau solaire 5,5-7 V sur VS.
• Afficher sur l’OLED l’état batterie, la dernière transmission, et éventuellement l’ID LoRa ou RSSI pour debug terrain.
• Gérer veille et réveil en fonction de votre périodicité, optimiser consommation.
