Description détaillée #
Le Raspberry Pi 3 Model B est un nano-ordinateur monocarte sorti en février 2016. Il s’agit d’une évolution du Pi 2, intégrant pour la première fois le Wi-Fi et le Bluetooth directement sur la carte.
Il reste aujourd’hui largement utilisé pour l’IoT, les petits serveurs, les stations météo, l’éducation ou les projets embarqués.
1. Processeur et architecture #
- SoC : Broadcom BCM2837
- Architecture CPU : ARMv8-A 64 bits (ARM Cortex-A53)
- Nombre de cœurs : 4
- Fréquence : 1.2 GHz
- GPU : VideoCore IV (même génération que Pi 1/2)
- Fréquences GPU : ~400 MHz (variable)
Ce CPU 64 bits est rétrocompatible 32 bits, ce qui explique l’utilisation fréquente de systèmes 32 bits (Raspberry Pi OS 32 bits).
2. Mémoire #
- RAM : 1 Go LPDDR2
- Partagée entre le système et le GPU.
3. Réseau et connectivité #
- Wi-Fi : 802.11 b/g/n (2,4 GHz uniquement)
- Bluetooth : 4.1 + BLE
- Ethernet : 10/100 Mb/s (via USB 2.0 interne)
Le contrôleur Ethernet n’étant pas dédié mais relié au bus USB, le débit réel se situe autour de 94 Mb/s max.
4. Stockage #
- Lecteur micro-SD (carte indispensable)
Sert pour le système, le boot et les données.
5. Connectique #
USB #
- 4 ports USB 2.0
Vidéo #
- HDMI (standard, 1080p 60 Hz)
- Interface caméra CSI (pour Raspberry Pi Camera)
- Interface écran DSI (pour écran officiel Pi)
Audio #
- Sortie audio analogique jack 3,5 mm (mixée avec la vidéo composite)
- Audio HDMI
Alimentation #
- Micro-USB 5V / 2,5A recommandés
- Protection contre les surtensions et fusible réarmable.

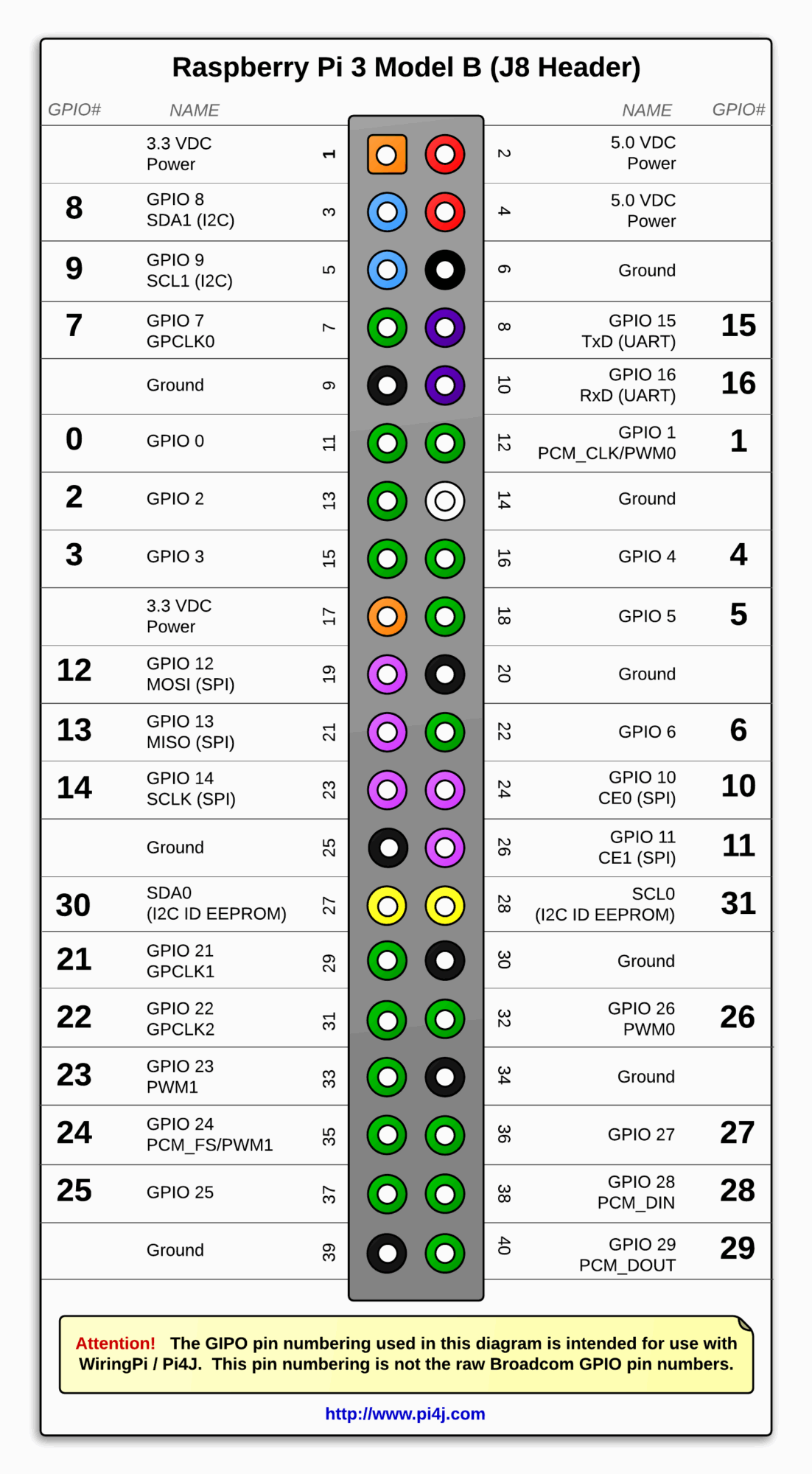

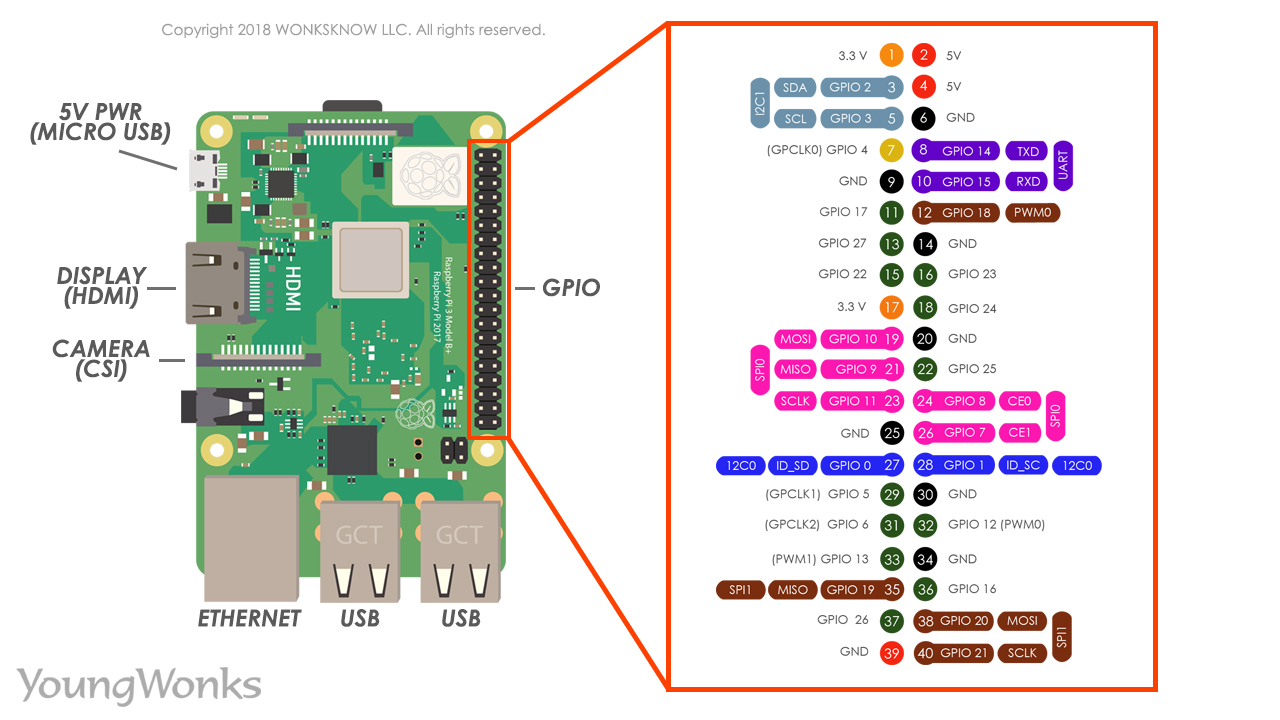

6. GPIO #
- 40 broches GPIO (compatible Pi B+, Pi 2, Pi 3B+)
- Fonctions :
- UART
- SPI
- I2C
- PWM matériel
- 3,3 V logique uniquement
- Brochage standardisé et compatible avec la majorité des HATs.
7. Dimensions & caractéristiques physiques #
- Dimensions : 85 × 56 × 17 mm
- Poids : ~45 g
- Température d’utilisation : 0 à +50 °C (sans dissipateur)
8. Utilisation typique #
Le Pi 3B est largement utilisé grâce à son compromis performance/consommation :
- Mini-serveur (web, Node-RED, MQTT, InfluxDB, Grafana)
- Stations météo (comme votre projet BME280 + 18B20)
- Serveur multimédia (Kodi / OSMC)
- Console rétro (Recalbox, Retropie)
- Automatisation (Home Assistant, Jeedom)
- Contrôleur LoRaWAN via USB
- Projets pédagogiques
9. Avantages #
- Intégration Wi-Fi/Bluetooth directement sur la carte
- Compatibilité totale avec les accessoires du Pi 2 et Pi B+
- Très faible consommation (~400–500 mA en charge)
- Excellente stabilité sous Debian / Raspberry Pi OS
- Communauté immense, documentation abondante
10. Limitations #
- RAM limitée à 1 Go
- Pas d’USB 3.0
- Débit Ethernet limité par le bus USB 2.0
- Pas de double bande Wi-Fi (pas de 5 GHz)
- Performances CPU+RAM plus faibles qu’un Pi 4
Résumé en une phrase #
Le Raspberry Pi 3 Model B est un micro-ordinateur polyvalent, économe en énergie, doté de Wi-Fi/Bluetooth, Ethernet, 40 GPIO et suffisamment puissant pour des serveurs légers, des projets IoT, ou des systèmes embarqués.
